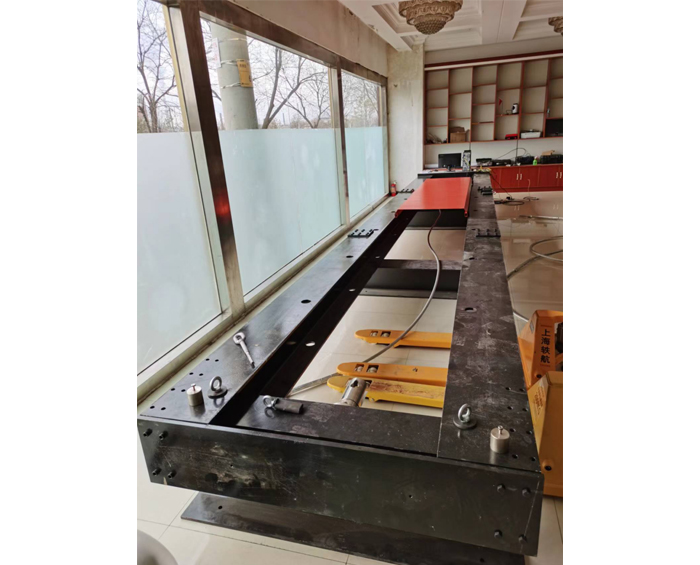

電子伺服臥式拉力試驗機采用我公司成熟的萬能試驗機技術，增加鋼架結構將立式試驗變?yōu)榕P式試驗，這樣增加了拉伸空間,滿足了大試樣、全尺寸試樣的試驗。該試驗機主要用于材料和零部件的靜態拉伸性能試驗?？捎糜诟鞣N金屬材料、鋼絲繩、鏈條、繩子、吊裝帶、集成材等的拉伸、廣泛用金屬制品、建筑結構、船艦、軍工等領域。

1. 主要用途與適用范圍

本試驗機適合金屬、橡膠、塑料及其它材料的機械性能測試與研究，可廣泛應用于機械、冶金、建筑、交通、航空、航天、船舶、陶瓷、汽車、醫藥及電力電子等行業。

2. 性能特點

① 加荷框架

a. 主機框架包括空間調整橫梁，加載橫梁、標定梁、導軌和滾珠絲杠，所有零件均為鋼件，結構緊湊，連接牢固，保證了試驗機的剛度和移動梁的運行平穩。

b. 試驗機分試件裝夾空間，加載空間以及標定空間，保證了試驗機的精度，操作簡便。

c. 試驗空間充分（可達10米），可最大限度的滿足各類試驗要求。

d. 機架防護外罩保證滾珠絲杠的清潔，橫梁限位裝置保證試驗機的安全運行。

② 橫梁驅動

交流伺服(步進)驅動系統控制交流伺服（步進）電機，通

過減速系統驅動滾珠絲杠轉動，從而使加載橫梁左右移動。

b. 采用無間隙圓弧同步帶減速，效率高，噪音低，滾珠絲杠

傳動加載，力值

c. 全數字閉環控制，試驗機調速比達到1∶10000。

③ 試驗機控制器

集負荷、位移、變形測量與顯示，速度控制、試驗參數設

置、試驗機校準、數據處理、報表輸出等功能于一身。

b. 試驗力、變形量四檔放大。

c. 全自動數據處理。主要項目包括：彈性摸量、上下屈服點、

最大點、斷裂點非比例應力點、局部曲線放大等。

d. 數據處理與曲線繪制并輸出。

e. 與計算機接口方式：RS232。

f. 顯示方式：屏顯

g. 操作方式：通過101鍵盤、鼠標菜單操作。

④ 其它特性

a. 使用220V、20A市電。

b. 安全保護裝置可防止超行程、超負荷、漏電及電流過載等

問題的發生。

c. 有各種特殊附具作為可選件提供。

三、主要技術指標

四、工作條件

a. 室溫10～35℃范圍內；

b. 相對溫度≤80%；

c. 周?chē)鸁o(wú)振動，無腐蝕性介質和無較強電磁場干擾的環境中；

d. 電源電壓的變化在額定電壓的10%以?xún)?nèi)；

e. 在堅固的基礎上穩定安裝。

五、工作原理

該試驗機由主機、驅動電機及控制系統、傳動系統、電子萬能機測控系統、計算機、數據處理軟件以及各種附件等組成。

1. 主機部分

該機的主機結構采用臥式結構，分試件加持空間，試驗加載空間，以及傳感器標定空間。伺服控制器驅動電機，通過無間隙園弧同步帶減速后驅動滾珠絲杠轉動，實現加載橫梁的左右移動，加載梁上裝有高精度的負荷傳感器，試樣的標線上可夾持引伸計完成試樣的試驗力和試樣變形的 測量。主機的右側設有一紅色急停開關，當出現緊急情況時，快速按下急停開關，則橫梁停止移動。

2. 試驗機測控系統及軟件

試驗機的測量、控制和數據處理都是由試驗機的測控系統和軟件來完成的，試驗機測控系統和主機及微機相連，試驗人員可通過鍵盤輸入試驗參數，微機對試驗參數和試驗結果進行實時顯示和處理，打印機對試驗結果進行打印。詳見《電子萬能軟件使用說明書》。

3. 強電部分

試驗機的強電部分裝在試驗機的底座內，通過電源線與電網相連，底座前部右下側開有電源開關和急停按鈕。電源開關為主機的送電開關，出現緊急情況時，按下急停開關可切斷主機的送電，保護主機，旋轉急停開關恢復通電。

六、安裝、調試：

1）合同簽訂后，七個工作日內將提供整套電子版文件，其說明書、售后服務卡、合格證等資料隨設備裝箱。

2）設備到廠后24小時內，安裝人員到達現場或根據客戶時間安排人員，負責客戶安裝、調試產品，并負責技術指導，培訓。

七、質量保障

服務方式

1）電話支持：通過電話或者網絡形式，將安排專業技術人員在1小時內對設備故障定位，并拿出解決方案，最終排除故障。

2）現場支持：通過電話不能診斷的故障，將安排工程師赴現場分 析原因，制定方案，排除故障。

服務承諾

對我公司出售產品，質保期內，出現質量問題，我公司將派專業工程師，1小時內響應，24小時內到達現場，并解決問題。

售后服務內容

1)產品質保一年，（易損件除外-附具）。質保期在產品安裝完畢驗收合格之日計算。

2）質保期外服務承諾：質量保證期過后，我方同樣提供免費電話咨詢服務，并承諾提供產品上門維護服務。

3）如使用方有產品升級、更新、換代、維修等需求時，我方承諾以?xún)?yōu)惠價格提供售后服務。
