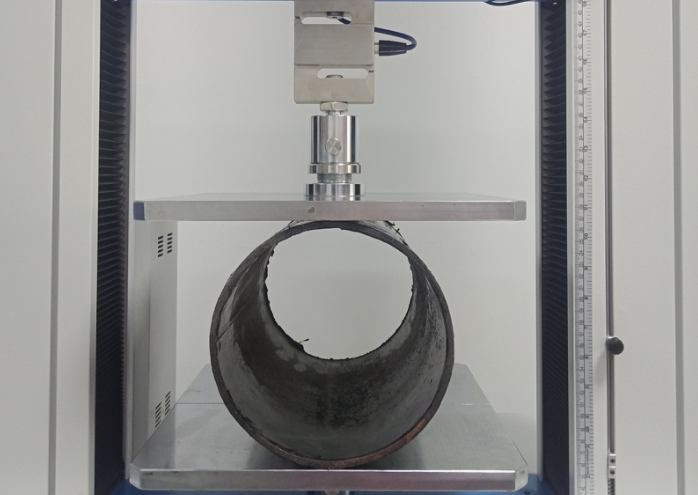

YTN-P管材環剛度試驗機產品簡介：
YTN-P管材環剛度試驗機是由北京儀特諾公司研發制造，本機全自動電腦伺服控制，采用目前國際主流的控速技術，核心部件均采用進口零部件，保證產品的高使用壽命、高穩定性、高精準性等。廣泛應用于各管材生產工廠、高校、科研單位、質檢機構等進行環剛度、環柔度檢測。
|
YTN-P管材環剛度試驗機主要應對各種金屬、非金屬管材環剛度試驗、管材環柔度試驗、管材壓扁試驗、管材局部橫向載荷試驗、管材均布載荷作用下剛度試驗、管材徑向剛度試驗變形、管材蠕變比率連續試驗（1000h/42d）、管材撓曲水平等力學性能指標的測試及研究；使用不同夾具可做拉伸、壓縮、彎曲等試驗，屬于多功能萬能試驗機。適用行業：石油化工、電力電子、冶金采礦、造紙、食品飲料、醫藥行業、市政工程等?？蓽y(cè)產品：地排水/排污/排氣波紋管、農田排水用波紋管、通訊電纜穿線用套管、埋地工業排污管道波紋管、圓形塑料波紋管、扁形塑料波紋管、預應力金屬波紋管、圓形金屬波紋管、扁形金屬波紋管、標準型金屬波紋管、增強型金屬波紋管、金屬螺旋管、混凝土填充管、地腳螺栓用波紋管、鋼帶波紋管、鋼帶增強聚乙烯螺旋波紋管、復合材料管材、異形管材等。
YTN-P管材環剛度試驗機產品應用：
|
GB/T9647《熱塑性塑料管材環剛度的測定》；
GB/T18042《熱塑性塑料管材蠕變比率的試驗方法》；
GB/T2611《試驗機通用技術要求》；
GB/T16491《電子式萬能試驗機》；
GB/T 13634《單軸試驗機檢驗用標準測力儀的校準》
YTN-P系列管材環剛度試驗機產品特點：
? 測試范圍廣泛，功能強大，可滿足大部分力學性能試驗；
? 多國語言可選擇應用，操作方便，無需特殊培訓均可輕易操作；
? 精密預載荷滾珠絲杠、堅固耐用；
? 免維護的世界一流交流伺服電機和伺服器，高速率，低振動，低噪音；
? 具有應力-應變、力量-位移、力量-時間、強度-時間等多種曲線模式功能；
? 具有抗拉、抗彎、抗壓、抗折、黏著、撕裂、剝離、伸長率等測試模式功能；
? 具有機械行程開關；急停開關；過流，過壓，欠流，欠壓，漏電過載保護；軟件過載限位保護；斷點停機保護等多重保護裝置；
? 自動計算出最大力值、抗拉強度、彎曲強度、壓縮強度、彈性模量、斷裂延伸率、屈服強度等參數；
? 采用高速DSP平臺，其高集成度、強大的控制、數據處理能力、高可靠性，是其它處理器的試驗機所無法比擬的；
? 自適應PID算法的全數字、閉環（力、變形、位移）控制系統，實現力、位移全數字閉環控制，各控制環間可自動切換，并在各方式間切換時實現無沖擊平滑過渡，測試完成后自動返回至測試起始的自動歸位（可選購大變形位移跟蹤器）；
? 具有靈活的、曲線圖、數據表、報告書查看和打印功能；
YTN-P管材環剛度試驗機技術參數表：
|
品牌 |
Etnaln儀特諾 |
|||||
|
型號 |
YTN-P20 |
YTN-P50 |
YTN-P100 |
YTN-P200 |
YTN-P300 |
|
|
容量 |
KN |
20KN |
50KN |
100KN |
200KN |
300KN |
|
KG |
2000 KG |
5000KG |
10000KG |
20000KG |
30000KG |
|
|
單位切換 |
Kg、lb、N、KN |
|||||
|
位移單位切換 |
Inch 、 cm 、 mm |
|||||
|
試驗機級別 |
0.5級 |
|||||
|
有效測力范圍 |
0.2％～100％FS |
|||||
|
力值精度 |
示值的±0.5%以內 |
|||||
|
力值解析度 |
1/300 000 |
|||||
|
位移解析度 |
0.0005 mm |
|||||
|
位移精度 |
示值的±0.5%以內 |
|||||
|
變形測量范圍 |
0.2%～100%FS |
|||||
|
變形示值精度 |
示值的±0.5%以內 |
|||||
|
最大試驗速度 |
500mm/min；選購最大2000mm/min |
|||||
|
最小試驗速度 |
0.1mm/min |
|||||
|
速度精度 |
示值的±0.5%以內 |
|||||
|
標準 |
內徑測量范圍 |
100~600mm |
||||
|
內徑測量精度 |
±1% |
|||||
|
有效寬度 |
420mm |
|||||
|
選購 （后綴加L） |
內徑測量范圍 |
200~2000mm |
||||
|
內徑測量精度 |
±1% |
|||||
|
有效寬度 |
700mm |
|||||
|
選購 （后綴加XL） |
內徑測量范圍 |
200~3000mm |
||||
|
內徑測量精度 |
±1% |
|||||
|
有效寬度 |
700mm |
|||||
|
返回方式 |
手動或自動兩種選擇，試驗結束后自動返回或手動返回初始位置 |
|||||
|
自動返回最大速度 |
500mm/min |
|||||
|
停機方式 |
1、最大斷裂值自動停機 2、上下限安全設定停機 3、設定變形量停機 |
|||||
|
安全裝置 |
1、機械行程開關保護 2、急停開關緊急制動 |
|||||
|
超載保護 |
超過最大負荷10％，機器自動保護 |
|||||
|
夾具配置 |
拉伸夾具一組；壓縮夾具一組；內徑測量組件一套；（可選購其它夾具） |
|||||
|
附件 |
電源線1條；測試軟件程序光盤1個；數據線1條；說明書1份；合格證1份；保修卡1份 |
|||||
|
選購配件 |
電腦，打印機，大變形位移跟蹤器 |
|||||
|
選配電腦規格 |
戴爾Dell電腦；英特爾四核第八代I3-8100處理器；集成顯卡；4GB內存；1TB機械硬盤；USB接口 4個；支持WIFI藍牙；1920*1080分辨率21.5寸顯示器； Wid10系統；含原裝鍵盤與鼠標 |
|||||
|
電源電壓 |
220V.AC/ 50HZ; (可依國別選擇110V.AC/60HZ) |
|||||
