一、概述
RDUT220數字超聲波探傷儀能夠快速便捷、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域。它是無損檢測行業的必備儀器。
二、主要功能
l 屏幕休眠保護；
l 高精度定量、定位，滿足了較近和較遠距離探傷的要求；
l 近場盲區小，滿足了小管徑、薄壁管探傷的要求；
l 自動校準：一鍵式自動校準，操作非常便捷，自動測試探頭的“零點”、“K 值”、“前沿”及材料的“聲速”;
l 自動顯示缺陷回波位置（深度 d、水平 p、距離 s、波幅、當量 dB、孔徑ф值）；
l 自由切換三種標尺（深度 d、水平 p、距離 s）；
l 自動增益、回波包絡、峰值記憶功能提高了探傷效率；
l 自動錄制探傷過程并可以進行動態回放；
l φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值；
l 500 個獨立探傷通道，可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；
l 可自由存儲、回放 500 幅 A 掃波形及數據；
l DAC、AVG、TCG 曲線（深度補償）自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；
l 11個內置探傷標準可調出；
l 可以自由輸入任意行業標準；
l 發射脈沖寬度和強度可調；
l B掃描功能，清晰顯示缺陷縱截面形狀；
l 與計算機通訊，實現計算機數據管理，并可導出 WORD 格式、A4 紙張的探傷報告；
l IP65塑料外殼，堅固耐用，防水防塵，抗干擾能力極佳；
l 超高亮彩屏顯示，亮度可調，適合強光、弱光的工作環境；
l 高性能安全環保鋰電池供電，可連續工作6-8小時；
l 實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；
l 掉電保護，存儲數據不丟失；
l 探傷參數可自動測試或預置；
l 數字抑制，不影響增益和線性；
l 增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的 Db 衰減可進行修正；
l PC端通訊軟件軟鍵盤操作，實現了計算機控制探傷儀主機進行探傷的目標；
l 角度和 K 值兩種。
三、技術參數
|
掃描范圍： |
0～6000mm鋼縱波 |
|
工作頻率： |
0.4MHz～20MHz |
|
垂直線性誤差 |
≤3% |
|
水平線性誤差 |
≤0.1% |
|
增益 |
120dB |
|
靈敏度余量 |
＞62dB（深200mmΦ2平底孔） |
|
分辨力 |
＞40dB（5N20） |
|
動態范圍 |
≥32dB |
|
噪聲電平： |
＜8% |
|
硬采樣頻率 |
320MHz |
|
重復發射頻率 |
100~1000HZ |
|
聲速范圍 |
100～20000（m/s） |
|
工作方式 |
單晶探傷、雙晶探傷、穿透探傷 |
|
數字抑制 |
（0～80）%，不影響線性與增益 |
|
工作時間 |
連續工作10小時以上（鋰電池） |
|
環境溫度 |
（-20～70）℃（參考值） |
|
相對濕度 |
（20～95）% RH |
|
外型尺寸 |
238×160×48（mm） |
|
重量 |
1.0KG |

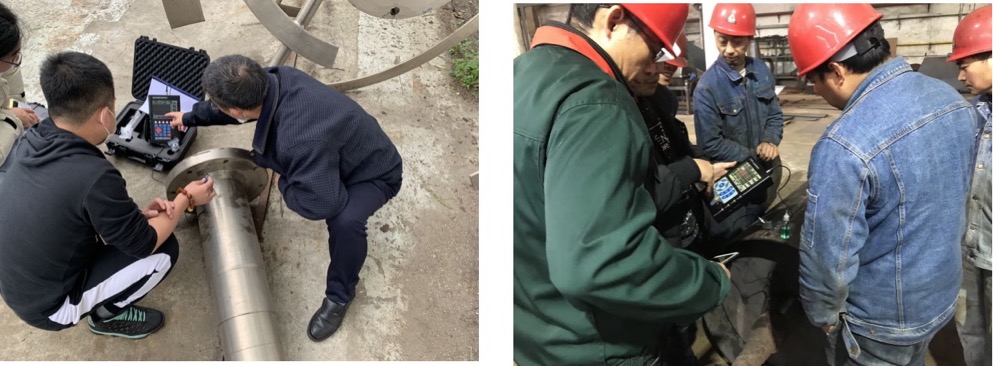

焊縫探傷 管材探
四、保養與維護
●探傷檢測完畢，應對儀器的外表進行清潔，然后放置于室內干燥通風處；
●探頭連線切忌扭曲重壓，在拔、插連線時應抓住插頭底部；
●為保護探傷儀及電池，每個月至少開機通電1到2個小時，并給電池充電，以免元器件受潮或電池過放而影響使用壽命；
●探傷儀在搬動過程中，應避免摔跌或強烈振動、撞擊和雨、雪等淋濺；
●嚴禁使用具有溶解性的物質擦拭外殼。
五、售后服務
用戶按《使用說明書》正常操作條件下，本公司產品一年內免費保修（但易損易耗件探頭連接線除外），并負責產品的終身維修。
